型倒垂装置
YT型倒锤装置是利用液体对浮体产生的浮力使钢丝处于铅垂状态的装置。与垂线观测仪配合使用时，铅垂钢丝作为观测基准，以测定大坝、高层建筑物、大型工程等的变形量。

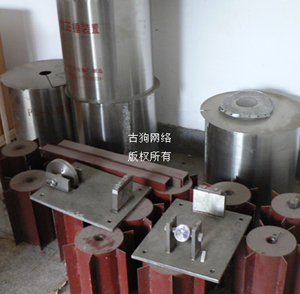

用 途：倒垂装置由油桶、浮体组、连接杆、夹头、不锈钢丝和锚块等组成。将不锈钢丝下端锚固在基岩深部，上端固定在浮体组的夹头上，利用油桶中液体浮力，将钢丝拉紧，根据浮托原理，钢丝自动回归铅垂状态，可以测定坝体相对基岩深部的绝对变形。
一、外形尺寸与适用范围
|
型号 |
最大浮力 |
外形尺寸 |
适用垂线长度 |
|
YT-250 |
250N |
Ф480×520 |
<25 |
|
YT-300 |
300N |
Ф500×540 |
25-50m |
|
YT-350 |
350N |
Ф520×570 |
50-75m |
|
YT-400 |
400N |
Ф540×600 |
75-100m |
二、结构
倒锤装置由蓄液箱、浮体、直盘、连杆、夹头、锚块等零部件组成，蓄液箱的液体一般采用变压器油。浮体有两种形式：开口式与封闭式。
浮体为开口式时，液面不超过开口，浮体外园面上划有标专，液面达到该标志埋为最大浮力。利用液面位置的高低，调节所需浮力的大小。
浮体为封闭式时，液面超过浮体上表面，故能保持恒定的浮力。特别适合于作三维垂线观测使用。浮子底部为弓形，便于浮子的平衡与复位。该装置已在万安、清江、隔河岩等几十个水电工程中使用，并得到用记好评。
锚块及连杆夹头中心孔径为Ф1mm、Ф1.2mm、Ф1.6mm
特 点：该装置浮子为封闭式，底部为弧形，有利浮子自动复位与稳定。油桶与浮子全部采用不锈钢，且模具成形，先进焊接技术，并作了严格检验，在长期使用中不浸漏和不锈蚀。该装置用户反映安装方便、易调试，优于国内同类产品。
|
